大众朗逸点火开关损坏维修案例

故障现象：

 大众朗逸左右近光灯均不亮。

故障诊断：

查阅了近光灯的电路图如图1所示。可能的故障原因：

①两颗近光灯泡损坏及其供电线路故障；

②大灯开关故障；

图1 灯光控制线路

根据故障现象首先检查保险丝是否损坏，两颗灯泡坏的可能性比较小。根据电路图，检查了SC31号保险丝，发现没有电，这个保险丝就是给近光灯供电的。于是根据电路图，查阅保险丝的供电是经过53号继电器进行供电的。拆检了53号继电器，如图2所示。

图2 53号继电器

拆卸下来后进行测量发现J694（53号）继电器的控制端无电（如图3所示），用手把继电器接触点闭合后问题立即就解决了，说明问题就是由于这根控制线无电导致。继续根据电路图往后面进行查询这根线的电是怎么来的。

图3 控制线位置

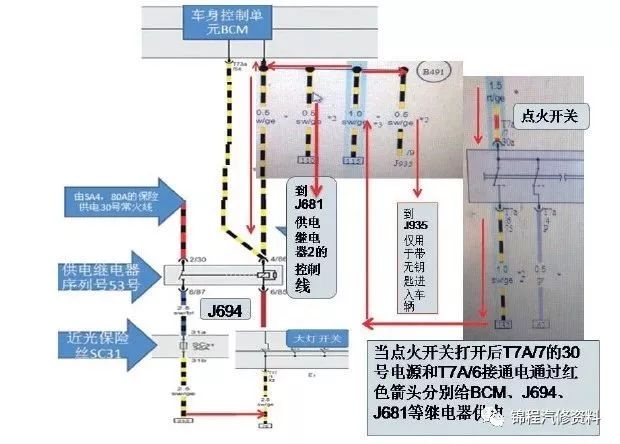

根据电路图进行检查，红色箭头电流的流向进行分析，继电器的黄黑色线的电流怎么流过来的。这根线的电源是通过点火开关过来的，当点火开关接通后这根线就应该有电，于是启动车辆检查点火开关的T7A/6输出是否有电（如图4所示），发现没有电输出。

图4 点火开关线束

故障排除：

更换点火开关。

故障总结：

首先要了解近光开关是怎么样的工作情况，再结合电路图进行分析，分段排查，这样会避免走很多弯路和无用功。最后经检查发现这根线路上的鼓风机也是无法工作的。
